پروژه دماسنج بیسیم همراه با تنظیم دمای قطع یا وصل یک خروجی
اول قطعاتی که نیاز دارین بگم
--------------------------
1.دوتا آیسی atmega 8(از آیسی های دیگه مناسب تره)
2.یکی ماژول فرستنده ویکی گیرنده (از همین مدل که توی پست های قبل توضیح دادم )
3.کی پد(3*4)
4.lcd 2*16 کاراکتری
5.سنسور دما lm35
6.دوتا رگولاتور برای تغذیه 7805
7.ترانزیستور bc 107
8.مقاومت 470 اهم
9.led (میتونی بجای led یک رله بزاری )
10.پناسیومتر 1 کیلو برای کنتراست lcd
با همینا میتونی مدارهای مختلف درست کنی من در اینجا مدار یک دماسنج بیسم درست کردم یعنی سنسور در فاصله دور قرار گرفته و دما را سنس میکند برای گیرنده میفرستد بعد >>> این گیرنده دارای یک کی پد بوده که ما میتوانیم عددی وارد کنیم>> که وقی دما رسید به زیر این عدد یا رفت بالا خروجی را صفر یا یک کند. که این خروجی را میتوانیم به رله بدهیم و وسیله ای را با دما کنترل کنیم.
توضیح
------------------
وقتی شما گیرنده رو روشن میکنی از شما میخواهد که عددی وارد کنید وقتی عدد رو وارد کردی مثلا 23 (میخواهید که وقتی دما به زیر 23 رسید خروجی فعال شود با زدن * ستاره ولی اگر خواستید وقتی دما به بالاتر از عدد رسید خروجی فعال شود با زدن # مربع این کارو انجام میدید) بعد بروی lcd دما را بصورت لحظه به لحظه نمایش داده و همچنین عددی که انتخاب کردین و همچنین وظعیت فعلی خروجی (صفر یا یک بودن)<<<<<< برای تغییر عدد انتخابی دوباره عدد را از روی کی پد انتخاب کنید.

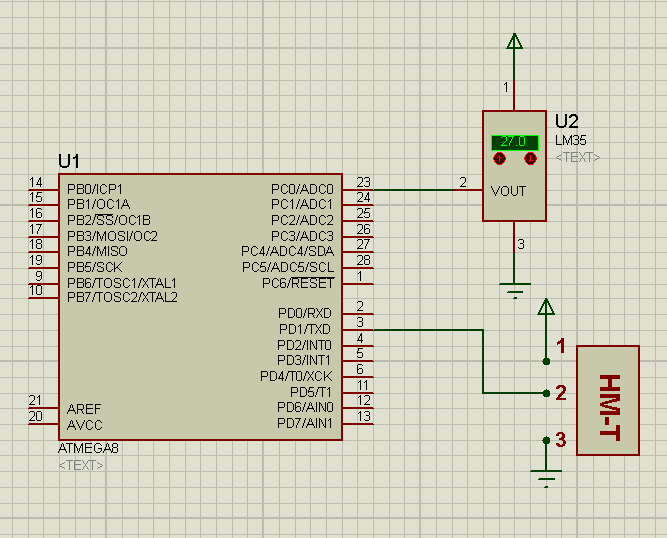

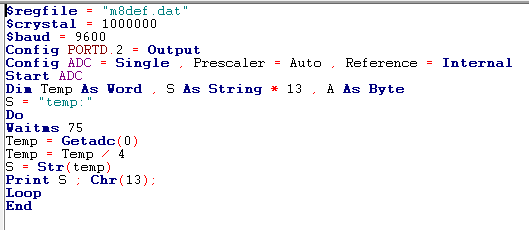

نقشه و برنامه نوشته شده برای فرستنده
--------------------------------------------------------

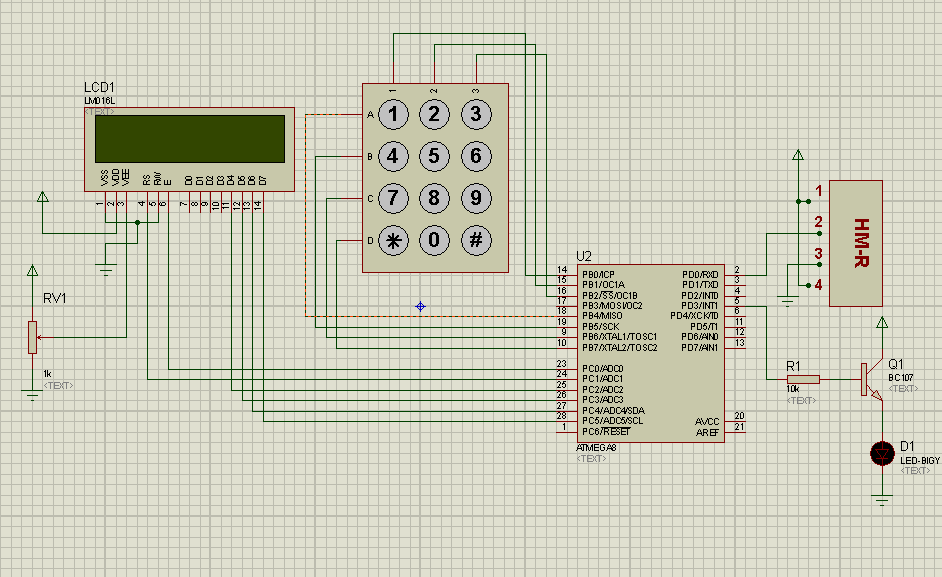

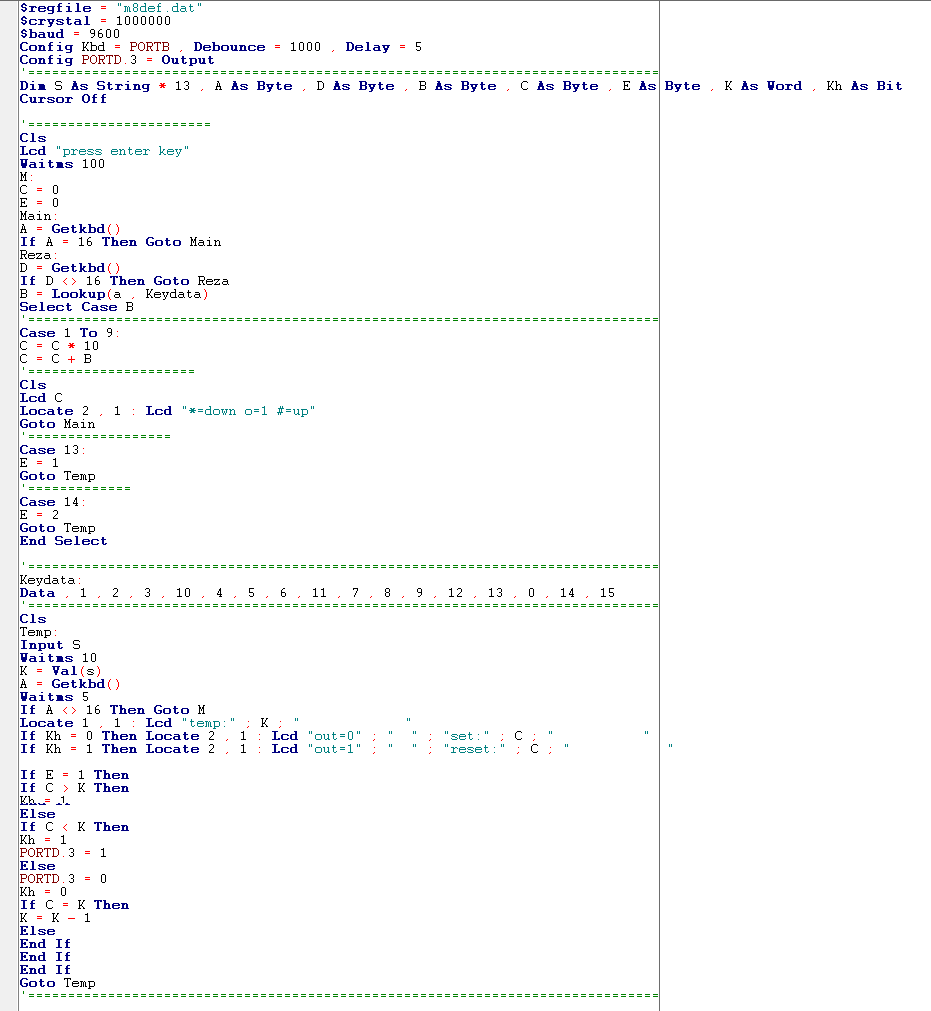

نقشه گیرنده و برنامه
-------------------------------------
دانلود فایل پروتیوس و سورس برنامه
<<<موفق باشین>>>
