قفل رمزی دیجیتالی با امکان تغییر رمز
با سلام
این پروژه یک قفل رمزی دیجیتال میباشد که ما میتوانیم بروی وسایل الکتریکی خود رمز بزاریم و با وارد کردن رمز دستگاه روشن شود >> یعنی چی؟>>> این پروژه دارای یک کی پد بوده که رمز خود را وارد کرده و یک خروجی را فعال (یک) میکند ما میتوانیم به این خروجی یک رله وصل کنیم و این رله را بصورت سری سر راه مصرف کننده قرار بدیم.
توضیح مدار :
این مدار دارای یک LCD2*16 و یک کی پد 4*4 و یک buzz یا بلندگو یک Atmega8 میباشد<>>, من در خروجی یک led گذاشتم شما میتوانید بجای led رله ای را فعال کنید.
این قفل دارای یک کد اصلی یا مادر میباشد که برای افراد فراموش کار (مثل خودم) که با وارد کردن این کد میتوانید وارد منوی تغییر کد شوید از خصوصیات دیگر که این قفل باید داشته باشد این است که با قطع برق رمز را در حافظه خود حفظ کند تا هر زمانی >>>برای تغییر رمز باید رمز قبلی خود را وارد کنید تا وارد منوی تغییر رمز شوید <>> اگر رمز قبلی هم فراموش کرده باشید میتوانید از طریق کد مادر وارد این منو شوید:)
نکته : با کد مادر فقط وارد منوی تغییر رمز میشود ولی خروجی را فعال نمیکند.
حالا<>>>> وقتی میکرو را روشن میکنید از شما password میخواهد چون برای اولین بار میخواهید این کار را کنید کد مادر که (2222) میباشد را وارد کنید تا به منوی تغییر رمز وارد شوید که با پیغام enter new password مواجع میشوید رمز دلخواه خود که باید 4 رقمی باشد وارد کنید و کلید enter کی پد را فشار دهید تا رمز شما ok شود سپس پیغام ok pass is chang را میبینید که یعنی رمز شما تغییر کرد حالا رمز خود را وارد کنید اگر رمز شما درست باشد خروجی بصورت اتوماتیک فعال میشود در غیر اینصورت با پیغام invalid مواجع میشوید اگر رمز شما درست بود led که همان خروجی هست روشن میشود و برای خروج کلید exit را بزنید که خروجی را غیرفعال میکند دوباره برای فعال کردن خروجی باید رمز وارد کنید .
برای تغییر رمز کلید chang بزنید با پیغام pass ghabl مواجع میشوید که باید پسورد قبلی تو وارد کنی و وارد منوی تغییر رمز میشوید و با وارد کردن رمز دوباره enter میکنید تا رمز ok شود.
کلید reset چیست ؟>> برای برگشت به اول یعنی عددی که وارد کردی پاک میکند (رمز را پاک نمیکند)
speaker یا buzz چه کار میکنه؟<>> وقتی شما کلیدی را از روی کی پد وارد میکنید صدای beeb میدهد و برای هر پیغامی آلارم میدهد.

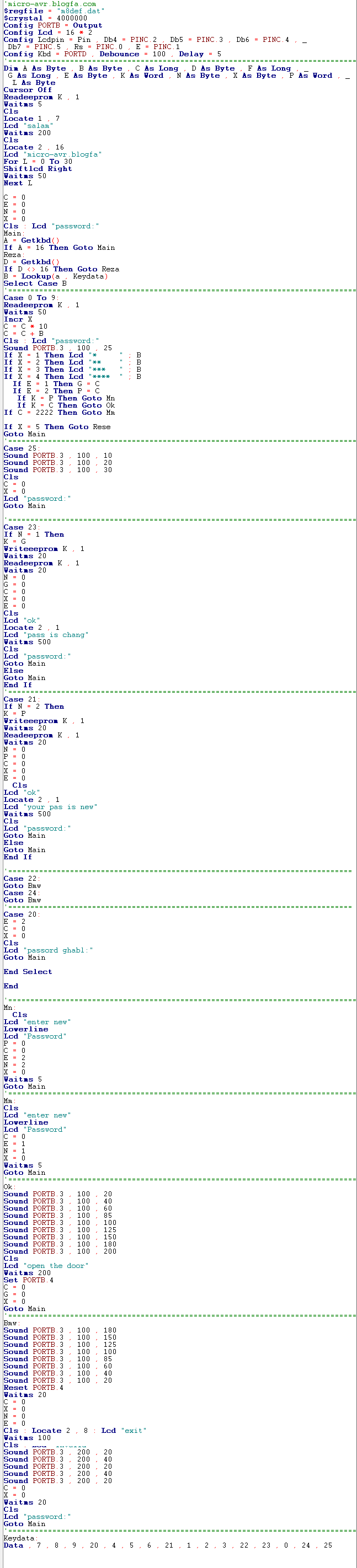

اینم برنامه مدار که واقعا خسته شدم از بس نوشتم :) برای راحتی شما فایل سورس و پروتیوس را برای دانلود گذاشتم.با دانلود این فایل دیگر نیاز به نوشتن برنامه ندارید.
----------------------------------------

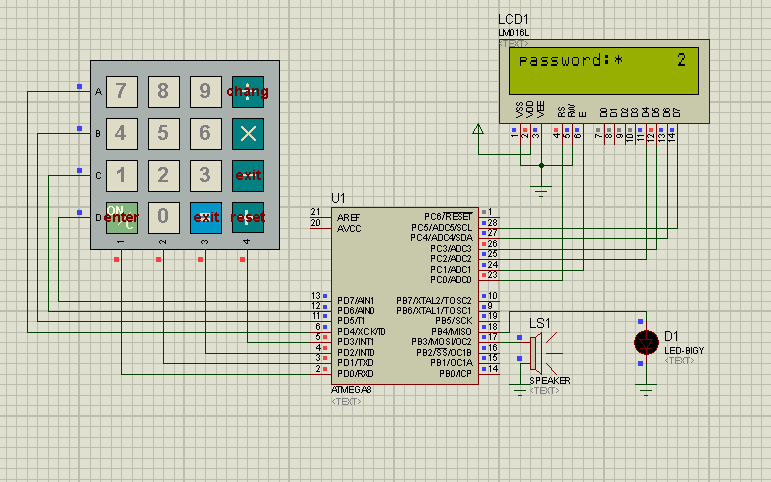

نقشه مدار
----------------------
سوالی داشتین در قسمت نظرات بیان کنید
دانلود کامپایل برنامه به همراه فایل پروتیوس(مجدد تصحیح شد)
پی سی این مدار با تغییراتی در مدار lcd طراحی شده که شما میتوانید در برنامه جای پین های lcd را تغییر دهید و در این مدار از یک رله خروجی استفاده شده که با زدن رمز رله فعال میشود <<<<<>>>>>>
با پرینت گرفتن فایل عکس این مدار در کاغذ a4 اندازه واقعی را دارید
