دات ماتریکس چیه؟ <>> یک صفحه که در آن LED ها سطر و ستون هایی به صورت ماتریکسی درست کردن

یعنی آند ها در هر ستون به هم و کاتدها در هر سطر به هم وصل شدند و سطر و ستون هایی به وجود آوردن >> وقتی که میگن دات ماتریکس 8*8 یعنی 8 ستون و 8 سطر دارد و در مجموع 64 Led  میشوند.

راه اندازی دات ماتریکس ها همانند تابلو روان میباشد و میتوانید از آنها برای ساختن تابلو روان استفاده کنید.

دات ماتریکسها در ابعاد مختلف هستند

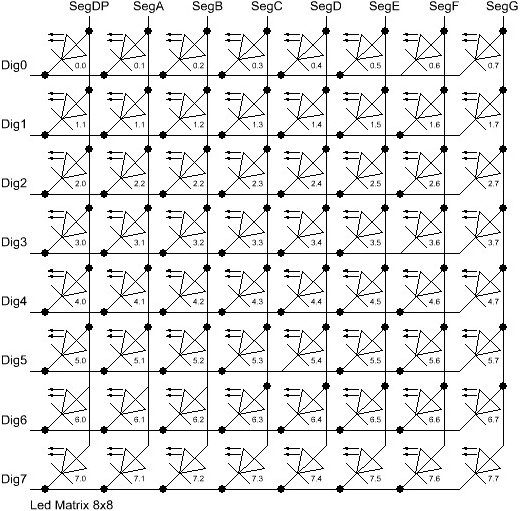

نقشه داخلی دات ماتریکس 8*8

======================

با دیدن نقشه داخلی دیگه میدونید برای روشن کردن هر کدوم از LED ها باید کدوم سطر و کدوم ستون صفر یا یک باشد.

من یک پروژه برای آشنایی بیشتر شما دوستان با دات ماتریکس درست کردم

در این پروژه یک فلش بروی دات ماتریکس به سمت چپ یا راست حرکت میکند که جهت آن توسط یک کلید سلکتوری تعیین میشود »»» یعنی با تغییر کلید سلکتوری جهت فلش هم عوض میشود .

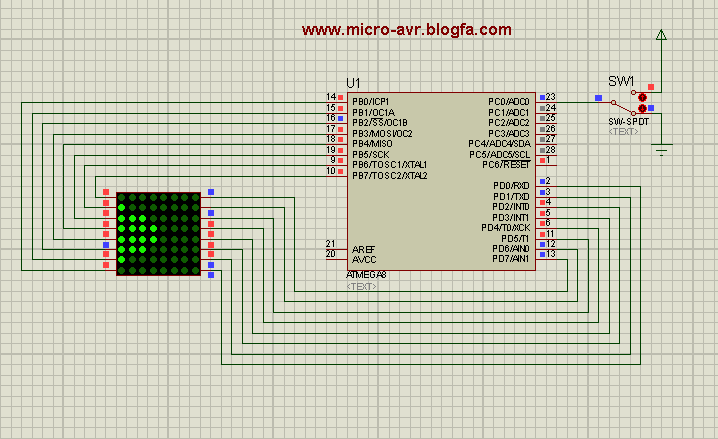

نقشه مدار در این مدار از یک atmega 8 استفاده شده پورت B ستون و پورت D به سطر دات ماتریکس وصل  شده

=======================

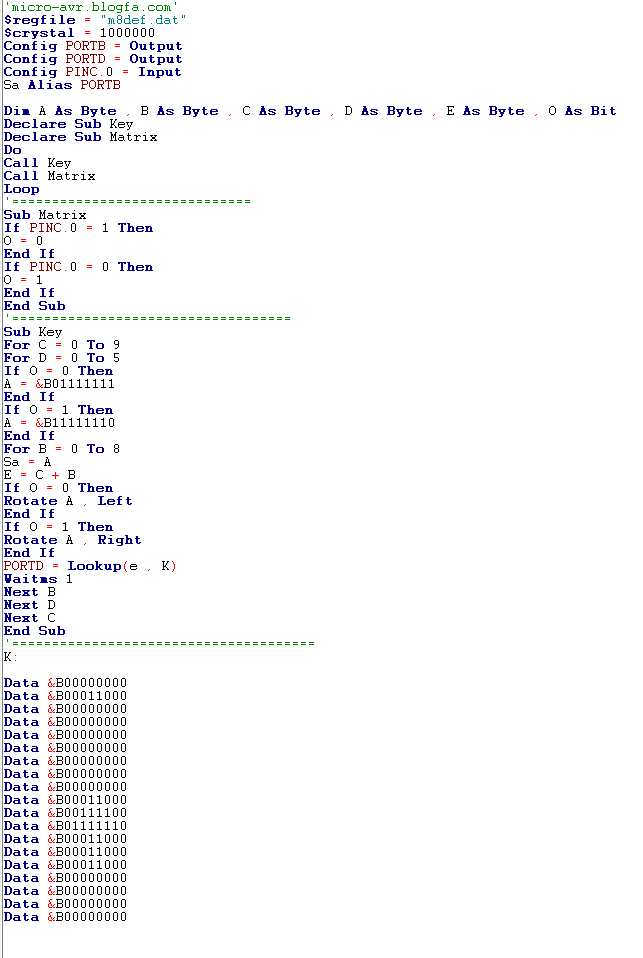

در برنامه از جاروب ستونی استفاده شده

==============================

دانلود نقشه و سورس
